رک (RACK) یک سازهی استاندارد برای نصب و نگهداری تجهیزات شبکه و سرور است. این سازه به تجهیزات نظم میدهد، مسیر کابلها را مشخص میکند و مدیریت بهتر زیرساخت را ممکن میسازد. در شبکهها، اتاق سرور و دیتاسنترها تعداد تجهیزات زیاد است و بدون استفاده از رک، نگهداری و کنترل این تجهیزات سخت میشود. Rack با ایجاد ساختار مشخص، امنیت فیزیکی را افزایش میدهد و به تهویهی بهتر تجهیزات کمک میکند.
در این مطلب، انواع مختلف Rack، کاربردها و نکات مهم برای انتخاب مناسب را بررسی میکنیم.
رک (RACK) چیست؟
رک (RACK) یک چارچوب استاندارد برای نصب تجهیزات رکمونت است که اغلب با عرض ۱۹ اینچ طراحی میشود. این سازه بهگونهای ساخته شده که تجهیزات مختلف شبکه و سرور بتوانند بهشکل ماژولار و در واحدهای مشخص داخل آن قرار بگیرند.
نحوهی کار Rack براساس همین استانداردسازی است. هر تجهیز با توجه به ارتفاع خود در واحد U داخل آن نصب میشود و روی ریلهای مخصوص قرار میگیرد. این سازه نقش مستقیم در نظمدهی و نگهداری تجهیزات دارد. وقتی هر دستگاه جای مشخصی داشته باشد، مدیریت شبکه سادهتر میشود و خطای انسانی کاهش پیدا میکند.
ایدهی استفاده از Rack از حوزههایی مانند مخابرات و تجهیزات الکترونیکی شروع شد. با توسعهی سرورها و شبکههای کامپیوتری، این ساختار بهمرور شکلی استاندارد به خود گرفت و امروزه به یکی از اجزای ثابت در اتاق سرور و دیتاسنترها تبدیل شده است. اگر میخواهید ارتباط RACK با زیرساختهای بزرگتر را بهتر درک کنید، مطالعه مطلب دیتاسنتر چیست دید کاملتری به شما میدهد.

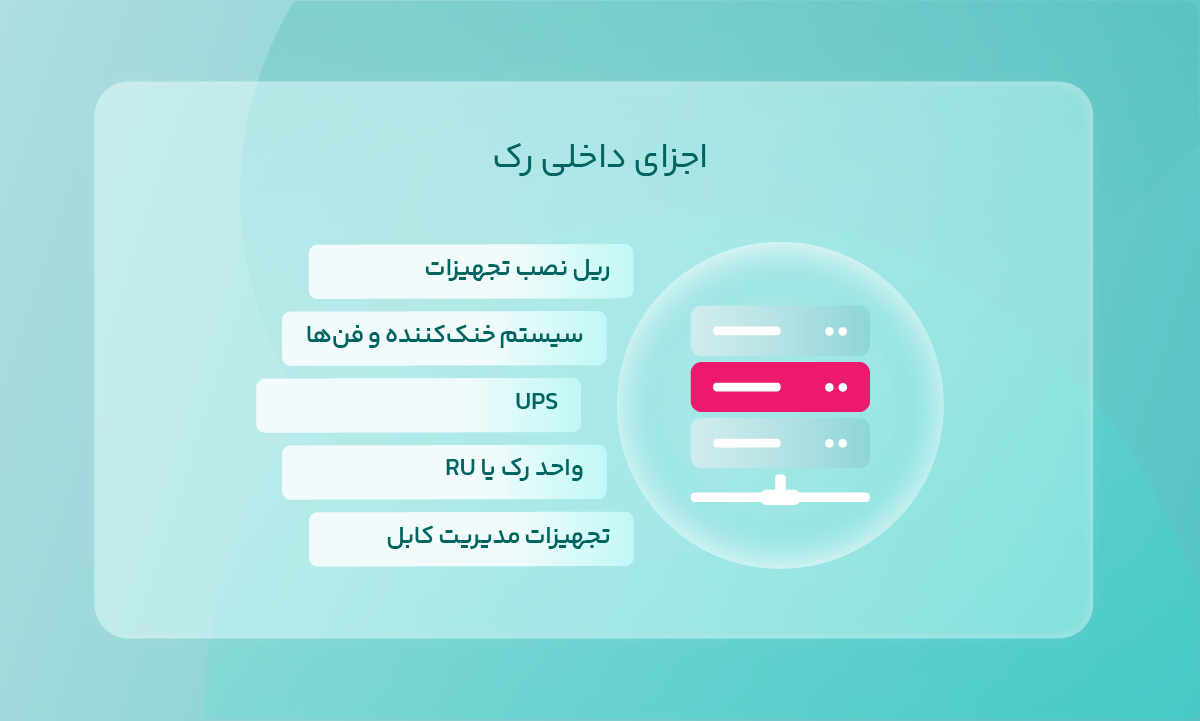

اجزای داخلی رک
رک از بخشهای مختلفی تشکیل شده است که هر کدام نقش مشخصی در نصب، نگهداری و مدیریت تجهیزات دارند. شناخت این اجزا کمک میکند چیدمان تجهیزات دقیقتر انجام شود و عملکرد شبکه پایدارتر باشد.
1. ریل نصب تجهیزات
ریلها محل قرارگیری تجهیزات رکمونت هستند. سرورها، سوییچها و برخی تجهیزات ذخیرهسازی روی این ریلها نصب میشوند. در بسیاری از مدلها، ریلها تنظیم شدنی هستند و با عمق تجهیزات هماهنگ میشوند.
2. واحد رک یا RU
ارتفاع تجهیزات داخل Rack با واحد U یا RU اندازهگیری میشود. هر واحد برابر با ۱.۷۵ اینچ است. این استاندارد باعث میشود تجهیزات مختلف با ابعاد مشخص داخل این سازه قرار بگیرند و فضای داخلی بهشکل دقیق مدیریت شود.
3. سیستم خنککننده و فنها
تجهیزات شبکه هنگام کار گرما تولید میکنند. فنها و مسیرهای تهویه در Rack کمک باعث میشوند هوا در جریان و دمای تجهیزات تحت کنترل باشد. طراحی مناسب تهویه از افزایش دما و کاهش عملکرد جلوگیری میکند.
4. تجهیزات مدیریت کابل
نگهدارندهها، سینیها و پنلهای مدیریت کابل برای مرتبسازی کابلهای شبکه و برق استفاده میشوند. این تجهیزات کمک میکنند کابلها مسیر مشخصی داشته باشند و عیبیابی سادهتر انجام شود.
UPS .5
UPS وظیفهی تامین برق پشتیبان را دارد. در زمان قطع برق یا نوسان، این قطعه از خاموشی ناگهانی سیستمها جلوگیری کرده و به حفظ اطلاعات کمک میکند.
در کنار این اجزا، تجهیزاتی مانند PDU برای توزیع برق و شلف برای نگهداری دستگاههای غیر رکمونت هم در Rack استفاده میشوند. این اجزا کمک میکنند ساختار آن کاملتر و کاربردیتر باشد.
رک سرور چیست؟
Rack server نوعی رک است که برای نصب سرورها و تجهیزات وابسته به آنها طراحی میشود. این سازهها برای نگهداری تجهیزات سنگینتر و حساستر ساخته شدهاند و عمق، استحکام و ظرفیت بالاتری نسبت به مدلهای سادهتر دارند.
تفاوت اصلی Rack server با سایر مدلها در نوع کاربرد و میزان تحمل آن است. تجهیزات سادهتر مانند رک دیواری بیشتر برای سوییچ شبکه یا پچپنل استفاده میشوند و ظرفیت محدودی دارند. ولی رک سرور باید بتواند وزن سرورها، تجهیزات ذخیرهسازی، UPS و سایر تجهیزات مرتبط را تحمل کند. همچنین، در Rack server تهویه، مدیریت کابل و توزیع برق مهمتر است.
این سازه در دیتاسنترها، سازمانها و محیطهای صنعتی کاربرد گستردهای دارد. در دیتاسنترها، تعداد زیادی از این تجهیزات در کنار هم قرار میگیرند تا زیرساخت پردازش و ذخیرهسازی داده را فراهم کنند. از سویی دیگر، در سازمانها Rack server برای نگهداری تجهیزات اصلی شبکه استفاده میشود. در محیطهای صنعتی هم این مدل برای مدیریت تجهیزات حساس در شرایط سختتر کاربرد دارد.
برخی کسبوکارها، بخشی از زیرساخت را بهجای نگهداری فیزیکی به فضای ابری منتقل میکنند. در چنین شرایطی، خرید سرور ابری میتواند نیاز به توسعهی رکهای فیزیکی را کاهش دهد.
شیوه کار Rack
شروع کار رک با مشخص کردن تجهیزات است. در این مرحله تعداد سرورها، سوییچها و سایر تجهیزات مورد بررسی میگیرد تا ظرفیت مناسب انتخاب شود. سپس، تجهیزات داخل سازه نصب خواهند شد. تجهیزات سنگین در پایین و تجهیزات سبکتر در بخشهای بالاتر قرار میگیرند. هر دستگاه روی ریل یا جای مشخص خود نصب میشود.
در ادامه، نوبت به انجام کابلکشی میرسد. کابلهای برق و شبکه باید مسیر جدا و منظم داشته باشند تا مدیریت و عیبیابی سادهتر شود. در نهایت، برق و تهویه بررسی میشود. PDU و UPS وظیفهی تامین برق پایدار را دارند و جریان هوا در رک باعث میشود تجهیزات در دمای مناسب کار کنند.

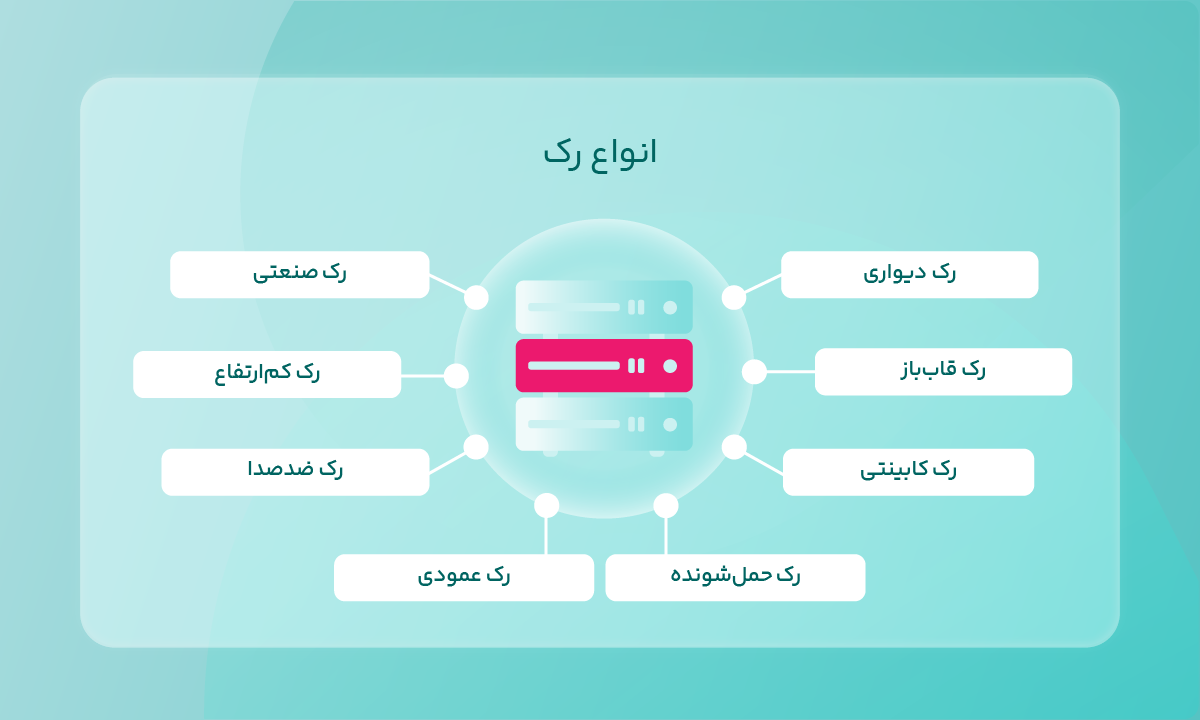

انواع رک
رکها براساس نوع طراحی، محل نصب و کاربرد به مدلهای مختلفی تقسیم میشوند. انتخاب هر مدل به فضای نصب، نوع تجهیزات و سطح دسترسی مورد نیاز بستگی دارد.
1. رک کابینتی
این مدل یک محفظهی بسته با درب جلو و عقب و پنلهای جانبی است. این مدل برای اتاق سرور و دیتاسنتر استفاده میشود و بهدلیل داشتن قفل و ساختار بسته، امنیت فیزیکی بالاتری دارد. همچنین، به مدیریت بهتر کابل و جریان هوا کمک میکند.
2. رک قابباز
Rack قابباز ساختار باز دارد و فاقد درب و پنل جانبی است. این ویژگی باعث میشود دسترسی به تجهیزات سریعتر باشد و جریان هوا راحتتر عبور کند. این مدل بیشتر در محیطهای کنترلشده یا برای تجهیزات کابلمحور استفاده میشود.
3. رک دیواری
مدل دیواری روی دیوار قرار میگیرد و برای فضاهای کوچک مناسب است. این مدل برای نگهداری تجهیزاتی مانند سوییچ شبکه و پچپنل در دفاتر یا شعب کوچک استفاده میشود و فضای کف را اشغال نمیکند.
4. رک کمارتفاع
نوع کمارتفاع برای شبکههایی طراحی شده که تعداد تجهیزات محدود است. این مدل فضای کمی میگیرد و در محیطهای کوچک یا پروژههای سبک کاربرد دارد.
5. رک حملشونده
Rack حملشونده برای جابهجایی آسان طراحی شده است. اغلب چرخدار است و در پروژههای موقت، نمایشگاهها یا محیطهایی که تجهیزات باید جابهجا شوند، استفاده میشود.
6. رک صنعتی
این مدل برای شرایط سخت محیطی ساخته میشود. این مدل در کارخانهها، انبارها و محیطهایی با گردوغبار، لرزش یا دمای نامناسب کاربرد دارد و مقاومت بالاتری نسبت به رکهای معمولی دارد.
7. رک عمودی
مدل عمودی برای نصب تجهیزات در فضاهای محدود استفاده میشود. این مدل بیشتر برای تجهیزات سبک مناسب است و برای سرورهای سنگین کاربرد خاصی ندارد.
8. رک ضدصدا
نوع ضدصدا برای کاهش صدای تجهیزات طراحی میشود. این مدل در محیطهای اداری یا فضاهایی که صدای فنها باعث مزاحمت است، کاربرد دارد و با استفاده از عایقهای صوتی، صدا را کنترل میکند.
کاربردهای Rack
این سازه در بخشهای مختلف زیرساخت شبکه استفاده میشود و نقش مهمی در نظم و مدیریت تجهیزات دارد.
- در سازمانها و شبکهها برای نگهداری و سازماندهی تجهیزات اصلی مانند سوییچ و روتر
- استفاده در دیتاسنترها برای نصب سرورها و تجهیزات ذخیرهسازی در یک ساختار منظم
- نگهداری سرورها و سیستمهای ذخیرهسازی در یک فضای استاندارد و در دسترس
- مدیریت کابلهای برق و شبکه برای جلوگیری از بینظمی و سادهترشدن عیبیابی
- کمک به تهویهی تجهیزات و کنترل دما از راه ایجاد مسیر مناسب جریان هوا
- بهینهسازی فضای فیزیکی اتاق سرور با چیدمان منظم و فشرده تجهیزات
نقاط ضعف و قوت
استفاده از Rack مزایا و محدودیتهایی دارد که باید قبل از انتخاب در نظر گرفته شوند. رک کمک میکند مدیریت تجهیزات بهشکل منظمتر و ساختاریافتهتری انجام شود، چون دسترسی به هر بخش مشخص است و چیدمان استانداردی وجود دارد. این موضوع علاوهبر افزایش امنیت فیزیکی، بهویژه در مدلهای کابینتی، به بهینهسازی فضای اتاق سرور هم کمک میکند و با استفاده بهتر از ارتفاع، از پراکندگی تجهیزات جلوگیری میشود. همچنین نظمدهی کابلها سادهتر انجام شده و در نتیجه عیبیابی شبکه سریعتر پیش میرود.
در مقابل، استفاده از این سازه بدون هزینه نیست و برای تهیه آن باید هزینهی اولیهای بههمراه تجهیزات جانبی مثل PDU، فن و متعلقات در نظر گرفته شود. از طرف دیگر، برای نصب رک، بهویژه مدلهای ایستاده، فضای مناسب لازم است و جابهجایی آن هم، خصوصن زمانی که با تجهیزات پر شده باشد، کار سادهای نیست. علاوهبر این، اگر در انتخاب ابعاد یا ظرفیت Rack دقت نشود، ممکن است در آینده با محدودیت در توسعه و افزودن تجهیزات جدید مواجه شوید.

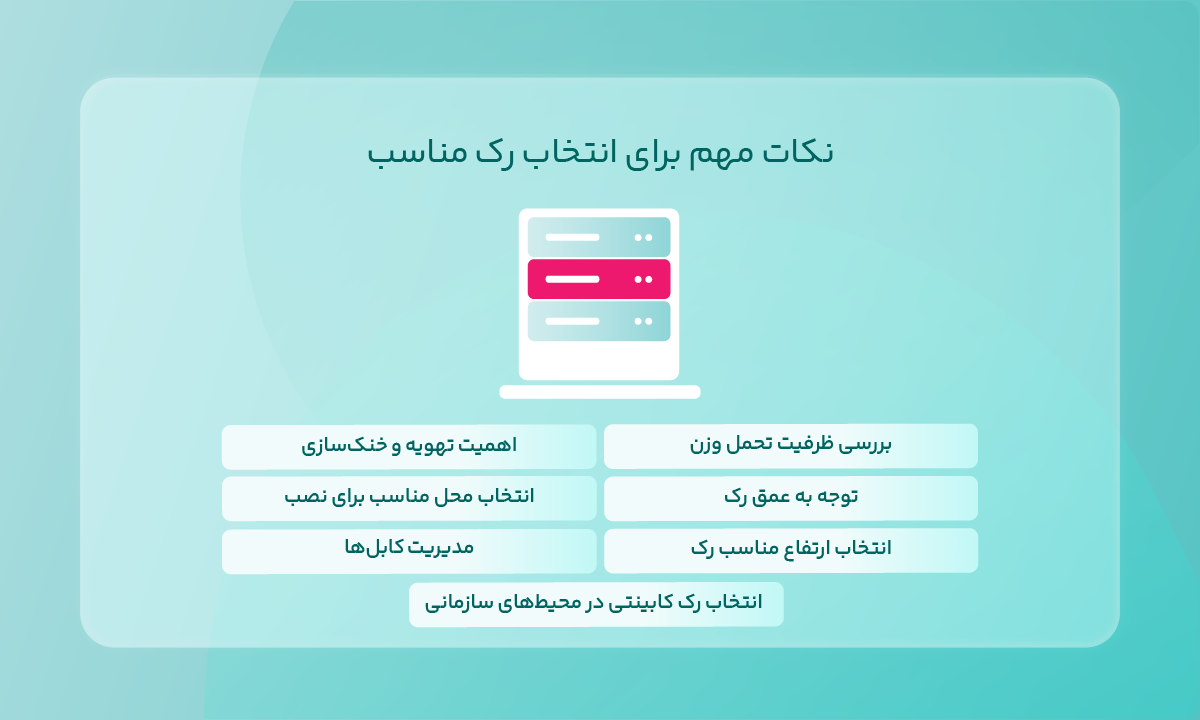

نکات مهم برای انتخاب رک مناسب
انتخاب رک مناسب به نیاز شبکه و نوع تجهیزات بستگی دارد. بررسی چند عامل اصلی کمک میکند انتخاب دقیقتری داشته باشید.
1. انتخاب ارتفاع مناسب
ارتفاع Rack باید متناسب با تعداد تجهیزات فعلی انتخاب شود تا مشکل کمبود فضا نداشته باشید. همزمان بهتر است بخشی از ظرفیت برای توسعههای آینده خالی باقی بماند تا نیاز به تعویض ایجاد نشود.
2. توجه به عمق
عمق رک باید با ابعاد سرورها، UPS و فضای مورد نیاز برای کابلکشی هماهنگ باشد. در غیر این شکل، نصب تجهیزات با مشکل مواجه میشود و دسترسی به بخش پشتی دشوار خواهد شد.
3. بررسی ظرفیت تحمل وزن
هنگام استفاده از تجهیزات سنگین، توجه به حداکثر وزن تحملپذیر ضروری است. انتخاب نادرست در این بخش میتواند به آسیب فیزیکی Rack یا تجهیزات منجر شود.
4. اهمیت تهویه و خنکسازی
برای جلوگیری از افزایش دمای تجهیزات، رک باید دارای سیستم تهویه مناسب باشد. امکان نصب فن یا وجود جریان هوای استاندارد، نقش مهمی در پایداری عملکرد دارد.
5. مدیریت کابلها
وجود فضای کافی برای کابلکشی باعث میشود کابلها بهشکل منظم قرار بگیرند. این موضوع علاوهبر زیبایی، فرآیند نگهداری و عیبیابی را سادهتر میکند.
6. انتخاب رک کابینتی در محیطهای سازمانی
در فضاهای سازمانی، استفاده از مدل کابینتی امنیت تجهیزات را افزایش میدهد. این نوع Rack از دسترسی غیرمجاز جلوگیری کرده و حفاظت فیزیکی بهتری ارایه میدهد.
7. انتخاب محل مناسب برای نصب
محل نصب رک باید بهگونهای باشد که دسترسی به جلو و پشت آن بهراحتی انجام شود. این موضوع در زمان نصب، نگهداری و عیبیابی اهمیت بسیاری دارد.
تفاوت Rack با سیستمهای دیگر نگهداری تجهیزات
رک تنها گزینه برای نگهداری تجهیزات نیست، ولی بهدلیل ساختار استاندارد، در بسیاری از شبکهها انتخاب اصلی محسوب میشود. برای درک بهتر، میتوان آن را با قفسههای معمولی و شلف مقایسه کرد.
| معیار | RACK | قفسه معمولی | شلف |
| نوع کاربرد | نصب استاندارد تجهیزات شبکه و سرور | نگهداری عمومی وسایل | نگهداری تجهیزات غیر رکمونت داخل رک |
| ساختار | دارای ریل، یونیتبندی و طراحی استاندارد | بدون ساختار تخصصی | قطعهی جانبی داخل رک |
| مدیریت کابل | امکان مدیریت منظم کابلها | بدون مسیر مشخص | وابسته به RACK |
| تهویه | طراحی شده برای جریان هوا | بدون طراحی تهویه | وابسته به RACK |
| امنیت | امکان قفل و حفاظت فیزیکی | امنیت محدود | وابسته به RACK |
| مناسب برای سرور | بله | خیر | محدود |
| مزیت اصلی | نظم، استاندارد بودن، مدیریت آسان | ساده و ارزان | انعطاف در نگهداری تجهیزات خاص |
| محدودیت | هزینهی اولیه و نیاز به فضا | بینظمی و نبود استاندارد | وابستگی به RACK |
جمعبندی
RACK ساختاری استاندارد برای نصب و نگهداری تجهیزات شبکه و سرور است که باعث نظم، امنیت و مدیریت بهتر تجهیزات میشود. این ساختار در اتاق سرور و دیتاسنتر کمک میکند تجهیزات در جای مشخص قرار بگیرند، کابلها مرتب باشند و شرایط مناسب برای کارکرد پایدار فراهم شود.
انتخاب رک مناسب اهمیت بسیاری دارد. اگر ابعاد، ظرفیت، تهویه و محل نصب درست انتخاب شوند، فضای شبکه بهینه میشود و نگهداری تجهیزات سادهتر خواهد بود. در مقابل، انتخاب اشتباه میتواند باعث محدودیت در توسعه، افزایش دما و سخت شدن مدیریت شبکه شود.
